La hoja de trabajo W 400-2 de la DVGW explica con más detalle los distintos métodos de prueba hidrostática de tuberías. Además del método de pérdida de presión, existe el método de pérdida de agua y la inspección visual con presión de funcionamiento.
¿Qué es la prueba hidrostática y en qué consiste?
La prueba hidrostática en tuberías de agua es un procedimiento utilizado para verificar si una tubería es hermética y puede contener líquido a presión sin fugas. Esta prueba consiste en llenar la tubería con agua y aumentar la presión interna por encima de su presión de funcionamiento normal. Luego, se mantiene esa presión durante un período de tiempo para detectar posibles fugas o deformaciones en la tubería. Si no se encuentran problemas, la tubería se considera apta para su uso.
¿Cuándo se debe hacer una prueba hidrostática?
La prueba hidrostática se realiza en diversas situaciones para verificar la integridad estructural y la resistencia a las fugas de equipos y estructuras que estarán en contacto con fluidos. Algunas de las situaciones más comunes en las que se debe realizar una prueba hidrostática incluyen:
- Nuevas instalaciones
- Después de reparaciones o modificaciones
- Inspecciones periódicas
- Cumplimiento normativo
- Después de eventos críticos
- Pruebas de presión en válvulas y conexiones
La inspección visual durante la ejecución de un ensayo de presión hidrostática en tuberías de agua
Las conexiones a una nueva sección de tubería no pueden someterse a un ensayo de presión hidrostática independiente. Durante la prueba de presión visual, los tramos de tubería deben quedar al descubierto, a excepción del tramo anular. En este caso, basta con que sólo sean visibles las juntas. Deben someterse a prueba las conexiones, las reparaciones y los tramos de tubería nuevos hasta una longitud máxima de 30 m (sin restricciones en cuanto al diámetro nominal) y un máximo de cinco conexiones de tubería.
La estanqueidad se comprobará especialmente en las juntas mediante una doble inspección a intervalos de al menos una hora.
Nuestra recomendación respecto a la inspección visual
Como empresa, también recomendamos documentar las actividades mediante un registro de impresión con el dispositivo de medición durante la prueba de presión hidrostática en tuberías de agua. Por regla general, el equipo está disponible en las instalaciones del cliente y apenas requiere trabajo adicional. Esto demuestra un trabajo profesional incluso con un procedimiento simplificado. La fecha, la hora y la presión de prueba, así como el tiempo de prueba son visibles y comprensibles.
El método de pérdida de agua y pérdida de presión en las pruebas hidrostáticas
En función del material de la tubería, se pueden utilizar cuatro métodos diferentes para la pérdida de presión y de agua:
- El método normal acelerado para tuberías de hierro fundido dúctil y acero con revestimiento de mortero de cemento
- El método normal de influencia minimizada
- El método de contracción para realizar pruebas hidrostáticas en tuberías de PVC y PE
- El método estándar para todas las tuberías
Durante cada una de estas pruebas debe tenerse en cuenta la influencia de la temperatura en la tubería. La temperatura de la pared exterior de la tubería no debe superar los 20 °C. Especialmente en el caso de las tuberías de PE y PVC, una temperatura más alta y una larga duración de la prueba, como ocurre con el procedimiento estándar, repercuten en el resultado de la prueba de presión hidrostática en tuberias, ya que el material de la tubería se dilata cuando se expone al calor.
Las secciones de tubería expuestas deben protegerse de la luz solar directa cubriéndolas. Las temperaturas demasiado elevadas, así como los cambios de temperatura, influyen mucho en el desarrollo de la prueba hidrostática. La vida útil de la tubería también puede verse reducida por temperaturas excesivamente altas en combinación con presiones de prueba elevadas.
Descubre la última tecnología en pruebas de estanqueidad con smart memo
¿Las pruebas de estanqueidad en tuberías de agua forman parte de tu negocio? Rellena el siguiente formulario y descarga un folleto informativo de smart memo, nuestro medidor inteligente capaz de realizar pruebas de presión de forma automatizada y guiada, ahorrándole costes, tiempo y personal.
Las secciones de prueba y la presión
El método de prueba, el procedimiento y también la presión de prueba los determina el cliente.
La presión de prueba es un valor que puede calcularse. Hablamos aquí de la presión de prueba del sistema (STP) y necesitamos la MDP (presión máxima de diseño/presión máxima de funcionamiento del sistema) para el cálculo. El valor de la MDP lo determina el operador (por ejemplo, 10 bar).
El siguiente cálculo es sin cálculo de presión de choque:
STP = MDP x 1,5 o STP = MDP + 5,0 bar
Para el uso posterior se aplica el valor más bajo.
La tubería se someterá a ensayo en su conjunto o, en caso necesario, se dividirá en secciones. Las secciones de prueba se definirán de manera que la presión de prueba STP se alcance en el punto bajo y al menos 1,1 veces el valor de la presión de funcionamiento del sistema MDP se alcance en el punto alto. Deberá preverse la cantidad de agua necesaria y deberá ser posible descargarla sin dificultad, o bien deberá ser posible producir la presión de prueba STP en un tiempo determinado.
Los dispositivos de medición necesarios para la prueba deben conectarse al punto más bajo de la sección de prueba. Una diferencia de altura influye en la presión de la tubería; 10 m de columna de agua corresponden a aproximadamente 1 bar de diferencia de presión. Si conectamos el dispositivo de medición a la tubería en un punto alto en un terreno accidentado, la tubería puede sobrecargarse durante la prueba. Esto se debe a que la presión en el punto bajo se compone de la presión de prueba en el punto alto más la presión resultante de la altura geodésica.
Diferencia de presión en el punto alto y bajo durante la prueba de presión

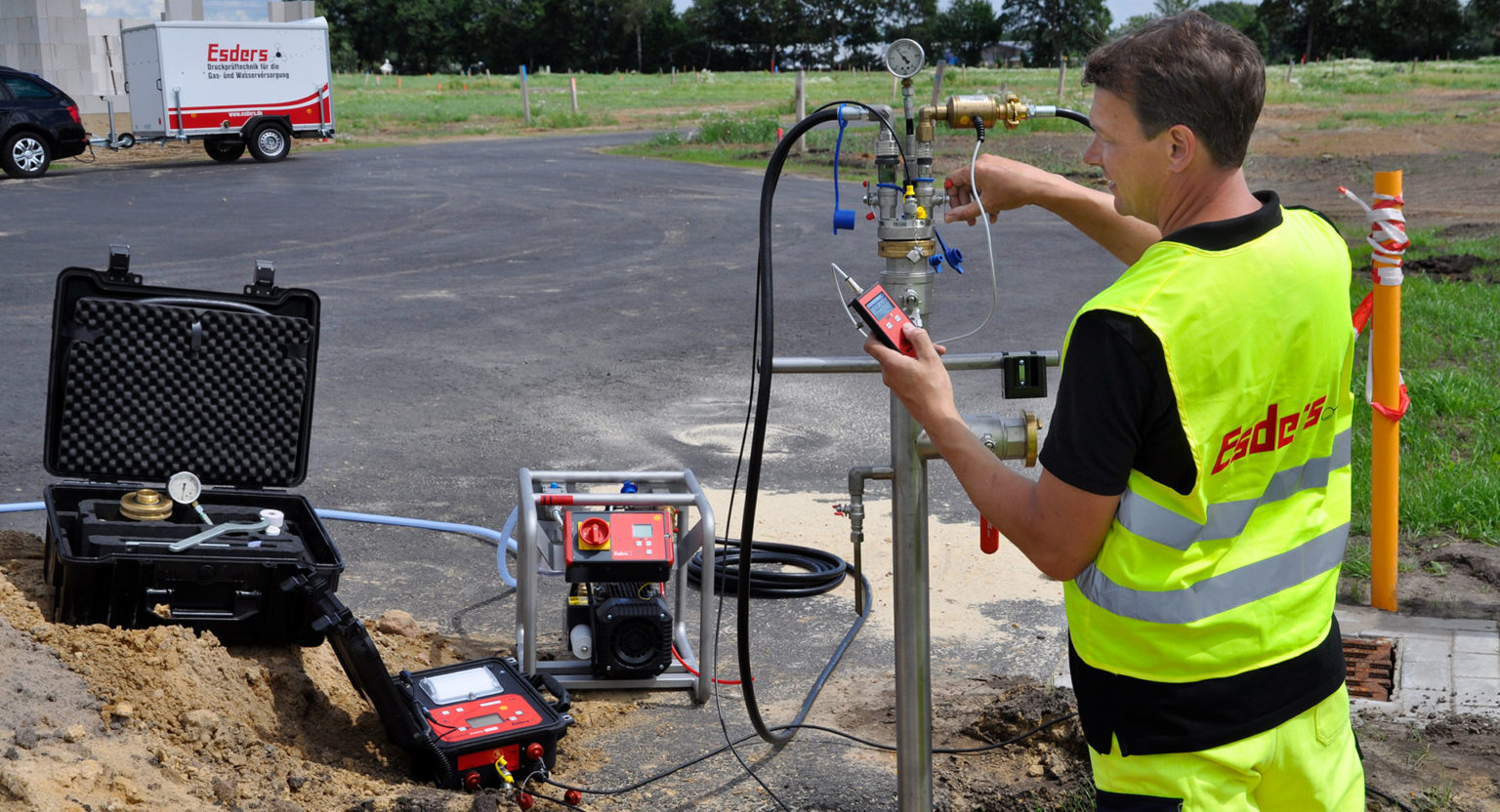

Equipo necesario para realizar una prueba hidrostática en tuberías de agua
Para llevar a cabo correctamente una prueba hidrostática en una tubería de agua, le recomendamos contar con el siguiente equipo:
- Manómetros electrónicos de registro: resolución 0,01 bar
- Manómetro de control: Resolución ≤ 0,1bar
- Sensor de temperatura: Resolución ≤ 0,1K
- Contador de agua: Resolución ≤ 0,01Litro, subdividido en función de la cantidad de agua que se drena por ejemplo
- Protección contra sobrepresión
- Bombas de prueba de presión: Bombas manuales o eléctricas (para tuberías de plástico con un volumen > 0,1 m³ o superior)
¿Necesita realizar una prueba de presión hidrostática en tuberías de agua?
Contacte con nosotros, ¡nuestro equipo de expertos le dará la mejor solución!
¿Qué es el método de pérdida de carga en la prueba hidrostática?
El método de pérdida de carga describe una prueba de caída de presión.
El aire en la tubería que se va a probar es problemático porque simula la estanqueidad en caso de tuberías con ligeras fugas. La prueba de pérdida de carga permite pronunciarse sobre el volumen residual de aire que queda en la tubería. Tras la prueba preliminar y la fase de saturación, se toma una cantidad de agua de la tubería, que debe medirse para conseguir una caída de presión correspondiente al rango de diámetro nominal respectivo.
La prueba principal para el método de pérdida de agua en pruebas hidrostáticas
El método de pérdida de agua describe una prueba de caída de presión. La prueba principal dura una hora. La pérdida de agua por saturación admisible se calcula con:
∆ Vzul = pérdida de agua admisible (cm3).
k = factor de proporcionalidad, k = 1m/ cm3
DN = Diámetro nominal (sin unidad)
L = Longitud de la tubería (m)
Si la presente sección de prueba está formada por tuberías de presión con diferentes diámetros nominales, la pérdida de agua admisible puede calcularse fácilmente mediante la siguiente fórmula:
La pérdida de agua va acompañada de una caída de presión, que se compensa añadiendo agua al final de la prueba principal. De este modo se restablece la presión de prueba del sistema.
El volumen de agua añadido corresponde a la pérdida real de agua durante la prueba principal.
El volumen sólo puede determinarse con gran esfuerzo durante la adición de agua, especialmente en el caso de cantidades pequeñas. Por lo tanto, podemos determinar el volumen más fácilmente una vez alcanzada la presión de prueba del sistema: vaciando y recogiendo posteriormente el agua en el vaso medidor hasta alcanzar la presión medida al final de la prueba principal de una hora. Si la pérdida real de agua ≤ ∆ Vzul, se considera que la tubería de suministro a presión es estanca y se supera la prueba.
En la tercera parte de nuestra serie de blogs sobre los fundamentos de las pruebas de presión del agua, entramos en detalle en el método de pérdida de presión. El método de pérdida de presión es el método de medición más utilizado en Alemania y puede realizarse técnicamente sin mucho esfuerzo. Por este motivo, la DVGW recomienda el método de pérdida de presión para realizar las pruebas de presión.
