Uno de nuestros clientes se sorprendió por los datos de medición del smart memo detrás de un regulador de presión de gas. El cliente se extrañaba de unos datos de presión fluctuantes que le resultaban inexplicablemente altos. No estaba acostumbrado a estas grandes fluctuaciones en las mediciones realizadas con otros dispositivos de medición de la presión o con nuestro GasTest delta en lugares de medición similares. En consecuencia, quiso atribuir los problemas y errores a nuestro dispositivo de medición y nos llamó.
Nos gustaría aprovechar el problema de nuestro cliente para señalar algunos aspectos básicos de las pruebas de presión y destacar las particularidades y características especiales de las pruebas de presión detrás de un regulador de gas. En particular, nos gustaría explicar las diferencias entre la medición de la presión absoluta y la medición de la presión relativa utilizando este ejemplo.
También puede leer cómo funcionan un sensor de presión relativa y un sensor de presión absoluta en este artículo de nuestro blog.

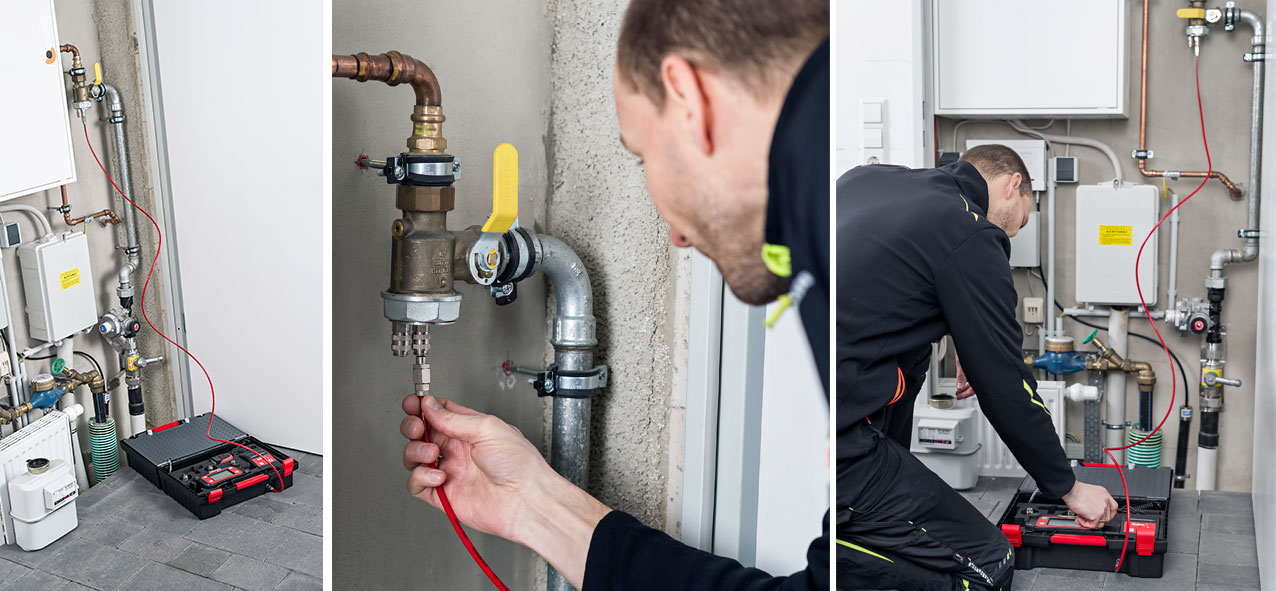

Medición de una tubería detrás de un regulador de presión de gas con el smart memo y el EDS2-P de 1 bar
El cliente utilizó nuestro smart memo con el EDS2-P 1bar 0,1% para realizar una prueba de funcionamiento de un regulador. El EDS2-P 1bar 0,1% es un sensor de presión absoluta con un rango de medición de 0-1 bar (sobrepresión), es decir, mide valores de presión absoluta de un sistema de tuberías.
En este caso, se mide la presión absoluta del sistema de tuberías situado detrás de un regulador. El informe de la prueba del cliente era el siguiente.
A partir de este lugar de medición, queremos explicar ahora el curso de los datos de medición detrás de un regulador y describir qué datos proporciona nuestro sensor de presión absoluta.
Como norma general, si realiza una prueba de presión detrás de un regulador de presión de gas, es importante considerar qué métodos de medición son adecuados para el propósito concreto de la prueba.
(A) Si se va a comprobar la estanqueidad de la tubería, suele recomendarse la medición de la presión absoluta.
(B) Si se va a comprobar la funcionalidad del regulador, una medición de presión absoluta pura queda descartada.
¿Cuál es la función principal de un regulador de presión de gas?
Un regulador tiene la función de ajustar la presión de la línea a un valor constante relativo a la presión atmosférica. Esto significa que en cuanto la presión atmosférica aumenta o disminuye, el regulador ajusta la presión de la línea hacia arriba o hacia abajo en consecuencia. Esto a su vez significa que la presión absoluta en la línea también aumenta/disminuye.
Para evaluar si el regulador funciona (es decir, regula a una sobrepresión constante), no hay que tener en cuenta la presión absoluta en la tubería, sino la presión relativa de la tubería (es decir, la sobrepresión respecto a la presión del aire). Esta presión relativa debe ser aproximadamente constante.
A continuación puede ver los datos de medición mencionados de la medición de la presión absoluta detrás del regulador. Como puede ver, la presión absoluta no es constante, lo cual es correcto para este lugar de medición. La presión atmosférica se mide con un sensor interno del smart memo y se registra. Como puede ver, las lecturas de la presión atmosférica y de la presión absoluta se comportan de forma similar.
Por lo general, a las lecturas de presión absoluta se les resta un valor constante para la presión atmosférica (normalmente 1.000 mbar), de modo que siempre se muestra como valor medido una sobrepresión en comparación con la presión atmosférica. El resultado son los datos marcados en rojo (escala y derecha). Los datos marcados en rojo son exactamente los que se guardan en este caso y se muestran en el informe. Siguen más o menos la presión atmosférica predominante.
¿Qué ocurre exactamente en nuestro smart memo durante la medición de la presión absoluta?
Medimos con un sensor de presión absoluta que se pone a cero antes de iniciar la medición sobre la presión atmosférica reinante. La presión atmosférica es de 1.000 mbar. La presión de la línea es de 23 mbar.
Presión atmosférica + presión de línea = presión absoluta
1.000 mbar + 23 mbar = 1023 mbar
Ahora cambia el tiempo y, en el transcurso de la medición, también lo hace la presión atmosférica. La presión atmosférica es ahora de 1.015 mbar. La presión de la línea sigue siendo la misma.
1,015 mbar + 23 mbar = 1038 mbar
Pero como antes de esta medición hemos ajustado el punto cero a 1.000 mbar, la presión en la pantalla del smart memo ya no mostrará 23 mbar, sino 38 mbar (23+15).
Conclusiones respecto a la medición detrás de un regulador de presión de gas
Los valores de presión absoluta para este tipo de medición (detrás del regulador) parecen confusos al principio. De hecho, para una prueba del regulador, debe mostrarse la diferencia entre los valores de presión absoluta medidos (círculos azules) y la presión atmosférica medida (triángulos azules), es decir, la presión relativa. Este método de medición está disponible con el smart memo y puede seleccionarse a través de los ajustes de la opción de menú «Prueba de presión libre externa»: «Medición de la presión relativa sí». En este caso, ya no se resta un valor constante a la presión absoluta medida (el punto cero de 1.000 mbar), sino la presión atmosférica real, que puede variar. De este modo, siempre se muestra la presión relativa ajustada por el regulador de presión de gas.
Una medición de presión absoluta pura sólo tiene sentido en este lugar de medición si se retira o se puentea el regulador de presión de gas y se realiza una medición de estanqueidad para evaluar la estanqueidad de todo el sistema.
