Con los nuevos materiales de construcción y tuberías, la frecuencia de las fugas y las cantidades de gas que se escapan se reducen significativamente. Por ello, la prelocalización eficaz durante la inspección sistemática de la red de tuberías ha adquirido una importancia aún mayor. Los procedimientos combinados, que trabajan con un enfoque centrado durante la prelocalización y pragmático durante la localización, ofrecen resultados seguros y económicamente eficientes. En el futuro, estos procedimientos podrían ampliarse para incluir métodos basados en vehículos y dispositivos activos de medición láser para la detección a distancia. Todo ello se incluye en la normativa de la DVGW G 465-4.
Tecnología recomendada para la detección de fugas según la G 465-4
Los requisitos de la tecnología de medición para la inspección sistemática de redes de tuberías de gas han cambiado en Alemania. El número de puntos de fuga en la red de tuberías ha disminuido rápidamente en las últimas décadas. Esto permite nuevas combinaciones en la tecnología de dispositivos. En la gama de dispositivos de Esders, la nueva serie del dispositivo de medición de gas OLLI ofrece buenas posibilidades para combinar HUNTER y OLLI.
Para la prelocalización de las redes, recomendamos el dispositivo profesional diseñado de forma óptima y exclusiva para esta tarea: el HUNTER. Con una sensibilidad máxima, un tiempo de funcionamiento prolongado, un peso adecuado y Bluetooth para un emparejamiento sencillo con la tableta, satisface todas las exigencias del mundo actual.
Debido al cambio de situación, la combinación con el avisador de gas antideflagrante y medidor de gas OLLI es idónea para la localización. El OLLI puede utilizarse tanto como dispositivo de aviso al entrar en cavidades o estructuras como para medir metano hasta el 100 % vol. por infrarrojos. El sensor de infrarrojos también cumple los requisitos de medición de CO₂ de la norma G 465-4. Gracias a su reducido peso de aprox. 400 g, puede llevarse constantemente sobre el hombre sin dificultad.

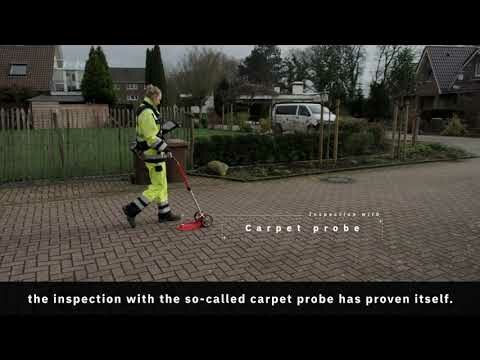

La prelocalización en la inspección de tuberías de gas
En la comprobación de redes de tuberías de gas, el trabajo suele dividirse en prelocalización y, a continuación, contención exacta, es decir, localización milimétrica.
Para la prelocalización, en Alemania se exige un detector de gas que muestre gas de prueba con 10 ppm de metano en aire sintético, en 10 segundos, con una lectura mínima de 8 ppm. La inspección debe incluir el sistema de sonda utilizado.
Esta comprobación de la sensibilidad debe realizarse antes y al final del trabajo de cada día y debe documentarse.
La hoja de trabajo alemana DVGW G 465-4
También existen requisitos para los dispositivos utilizados para aislar las fugas, que se describen detalladamente en la hoja de trabajo G 465-4.
Básicamente, se trata del rango de medición de 0 a 100 vol.% de metano o gas natural y una indicación y detección fiable de 0,1 vol.% de metano. Para excluir una influencia demasiado fuerte de la pantalla a través de las concentraciones de dióxido de carbono en el suelo, se requiere una medición de dióxido de carbono – CO₂.
Con el HUNTER, el inspector de redes de tuberías tiene a su disposición un dispositivo de medición especializado para la prelocalización según la hoja de trabajo DVGW G 465-4. También decimos: ¡Nuestro profesional para la inspección de redes de tuberías!
Tiene una sensibilidad muy alta, un tiempo de respuesta rápido y una sensibilidad cruzada casi nula a los gases de escape del tráfico rodado. Al mismo tiempo, la calidad de la tecnología de sensores es tan alta que muchos FID (detectores de ionización de llama) del mercado han sido sustituidos por el HUNTER tras intensas comparaciones por parte de los clientes.
Este dispositivo de medición se utiliza exclusivamente para la localización previa óptima de puntos de fuga. Se ha prescindido de elaboradas medidas de protección contra explosiones para el dispositivo, ya que no son necesarias para esta actividad. Esto elimina la necesidad de cumplir las severas restricciones, por ejemplo, sobre los amperajes máximos posibles y la fusión de las baterías, que se exigen para la certificación de protección contra explosiones.
La ventaja de esto es que se pueden utilizar salidas de bomba más potentes, baterías recargables y también sensores que consumen mucha corriente, lo que a su vez aumenta el rendimiento del dispositivo. Por lo tanto, las desventajas derivadas de la protección contra explosiones, como el tiempo de funcionamiento limitado, especialmente si también se desea utilizar Bluetooth para la transmisión permanente del valor medido a un dispositivo externo, no se aplican al HUNTER.
El uso de HUNTER en la práctica
En la práctica, a menudo ocurre que incluso 8 h de tiempo de funcionamiento no son suficientes para los dispositivos de la inspección de redes de tuberías. Porque cuando hace buen tiempo, se quiere aprovechar la oportunidad para comprobar una superficie tan grande o tantos kilómetros de tuberías como sea posible. Además, los empleados suelen estar de «asamblea» y agotan su jornada semanal de lunes a jueves, para luego disfrutar de un día libre adicional el viernes. Así que 10 h de tiempo de funcionamiento y un poco de reserva son deseables para la rutina diaria de trabajo.
En combinación con el dispositivo de medición y aviso de gas antideflagrante OLLI, todo el trabajo puede realizarse durante las inspecciones de la red de tuberías.
El OLLI está equipado con un sensor de infrarrojos doble y puede supervisar la aproximación al límite inferior de explosividad (LIE), así como utilizarse para mediciones del aire del suelo en los orificios de las sondas. El metano se muestra con una resolución de 0,1 vol.% hasta 100 vol.%, así como el dióxido de carbono hasta una concentración de 5 vol.%.
Si se detecta gas en las inmediaciones de un edificio o cavidad, el OLLI ofrece la posibilidad de detectar las concentraciones de gas más pequeñas en el rango LEL con el área de aplicación «supervisión del espacio de trabajo». Muestra con una resolución de 0,1% LEL. Esto corresponde a 44 ppm de metano, es decir, una resolución aproximada de 50 ppm de metano.
Dado que el gas natural puede percibirse por el olfato, es decir, por el olor, a partir de aproximadamente 200 ppm, esto significa que incluso las concentraciones que no pueden olerse pueden ser detectadas por el dispositivo.
Evaluación de la clasificación de las fugas de gas según la G 465-4
Los criterios según los cuales deben evaluarse y clasificarse las fugas figuran en la hoja de trabajo G 465-3 de la DVGW.
El procedimiento consiste en evaluar una fuga de gas previamente localizada en su propagación. Debe prestarse especial atención a las cavidades como pozos, conductos y edificios. La distancia de una detección de gas a una cavidad determina el tipo de clasificación.
Ejemplo
Se indica gas por encima del suelo en la línea frente al edificio. También se comprueba la línea de conexión a la red eléctrica del edificio y también se detecta gas directamente delante del edificio. No puede descartarse una entrada de gas en la estructura o el edificio. Se comprueba la presencia de gas en el edificio con un detector de gas a prueba de explosiones. El detector de gas debe suponer que es posible que haya concentraciones peligrosas en el edificio. Para evitar chispas, se intenta entrar llamando a la puerta. La atención se centra principalmente en el gas que entra en el edificio desde el exterior. Pero hay que comprobar exhaustiva y ampliamente los locales en busca de indicios de gas.
Si se detecta gas en el edificio, se trata de un lugar AI (A1) y el peligro debe eliminarse inmediatamente. Para ello, se avisará al servicio de emergencia del operador de la red.
Si no se detecta gas en el edificio, la clasificación se lleva a cabo delante del edificio midiendo la concentración de gas en el suelo. Para ello se utiliza una sonda de sondeo o una sonda de detección de gas. Los orificios de la sonda no deben superar los 30 cm de profundidad. Si se detecta gas con una concentración de 0,1 % vol. o superior directamente delante del edificio a una distancia máxima de 1 m, la clasificación es AII. 1 m, la clasificación es AII (A2). Si se detecta gas entre 1 y 4 m de distancia, se trata de un emplazamiento B. Y a una distancia superior a 4 m de la cavidad o el edificio, se designa como emplazamiento C.
Inspección de la red de tuberías de acuerdo a la hoja de trabajo DVGW G 465
Las clases de fugas dan lugar a medidas y plazos fijos en los que deben llevarse a cabo estas acciones.
Tabla de clases de fugas y respectivas medidas según la G 465-3
La medición de gases en espacios confinados
Antes de entrar en un edificio para su posterior evaluación, debe descartarse un peligro directo para la vida y la integridad física mediante la denominada medición de gases en espacios confinados.
Para ello se utiliza la capacidad del OLLI de detectar las concentraciones de gas más pequeñas en el rango LEL. Además, el dispositivo también puede advertir de la presencia de monóxido de carbono (CO) si está equipado en consecuencia.
Desde hace algún tiempo, existe un intenso debate público sobre los peligros del monóxido de carbono con el fin de concienciar a la población sobre este problema. También se habla con frecuencia de las llamadas alarmas de CO, que -además de los detectores de humo- deberían instalarse permanentemente en pisos y casas. El CO es un gas a menudo subestimado, ya que es incoloro e inodoro y puede tener graves consecuencias para la salud, incluso la muerte, a bajas concentraciones.
La medición del aire ambiente con HUNTER según la DVGW G 465-1
Si ya se ha descartado un peligro mediante la medición del aire ambiente, el HUNTER también se puede volver a utilizar en el edificio.
Con él se puede realizar la medición del aire ambiente exigida por la hoja de trabajo DVGW G 465-1 y determinar si 10 ppm de gas natural en el aire ambiente indican una entrada de gas.
Si las partes internas de la conexión a la red también deben comprobarse en busca de fugas según G 465-1, el HUNTER ofrece todas las posibilidades con el área de aplicación de comprobar el edificio, si las concentraciones peligrosas se han excluido de antemano con el OLLI.
De este modo, las inspecciones según G 465-1, que son responsabilidad del operador de la red, pueden llevarse a cabo por completo. Esto también se aplica a la válvula de cierre principal, el regulador de presión de gas y su tubería de conexión a la válvula de cierre principal, y la conexión roscada del contador.
Para este trabajo, se reduce la potencia de la bomba del HUNTER para que no se produzca una dilución excesiva de las pequeñas salidas de gas.
En general, es importante tener en cuenta que se debe encontrar y eliminar la causa de un olor a gas. No basta con una evaluación según una prueba de aptitud para el servicio conforme a DVGW TRGI 2018.
