En Alemania, los requisitos de seguridad para la inspección de tuberías de gas que abastecen de gas natural a la población y a la industria son muy estrictos. La normativa técnica de la DVGW (por ejemplo, la G 465-1), actualmente en revisión, así lo garantiza desde hace años.
La normativa de la UE sobre reducción de emisiones de metano en el sector energético, que ha entrado en vigor recientemente, ha añadido ahora requisitos aún más estrictos. El objetivo es proteger el medio ambiente de las emisiones de metano perjudiciales para el clima que se producen por las fugas en las plantas de gas.
Retos para los operadores de redes de gas y proveedores de servicios
Todo ello plantea grandes retos a los operadores de redes de gas y a sus proveedores de servicios, que tienen que cumplir los requisitos tanto desde el punto de vista de la seguridad como del medio ambiente. Un reto adicional es cumplir los plazos, a veces muy cortos, para la inspección y reparación (Leak Detection And Repair, LDAR) de gasoductos con el ya limitado número de personal especializado.
Una posible solución es utilizar la última tecnología digital para emplear al personal existente de forma más eficiente. Esders GmbH ofrece varias opciones para ello. Ya hemos tratado los aspectos básicos de las inspecciones de redes de gasoductos y las nuevas tecnologías en artículos anteriores del blog.
Normas de la DVGW y la documentación digital para las inspecciones de tuberías de gas
Las normas técnicas de la DVGW GW 116, GW 118, GW 120 y GW 130 contienen normas exhaustivas para la documentación digital de las tuberías. Esto incluye la inspección de tuberías en funcionamiento en busca de fugas, que se pueden cartografiar y documentar digitalmente mediante software SIG (Sistema de Información Geográfica).
Para ello, Esders GmbH ofrece el software Esders Pi NOTE. Los datos de las tuberías, es decir, el tipo y la ubicación de las tuberías de gas y, en caso necesario, otros datos ALKIS (Sistema oficial de información catastral inmobiliaria en Alemania), se importan previamente a Esders Pi NOTE. A continuación, el software se instala en un denominado Toughbook (un PC apto para exteriores) y se pone a disposición del detector de gas. No obstante, el detector de gas también necesita el detector de gas y la sonda antes mencionados. La digitalización tampoco se detiene en estos dispositivos. HUNTER y Laser HUNTER, en combinación con el software Esders Pi NOTE, ofrecen la posibilidad de reflejar los valores medidos desde el dispositivo al Toughbook.
Ventajas de la captura y supervisión digital de valores medidos durante la inspección de tuberías de gas
La duplicación de los valores medidos es una ventaja, ya que los inspectores de gas no tienen que estar pendientes de dos dispositivos, sólo del Toughbook. Esto les deja más tiempo para concentrarse en la red y en la situación actual del tráfico para no ponerse en peligro a sí mismos ni a otros conductores.
Por motivos de comodidad, el dispositivo de medición suele llevarse con correas o sistemas de transporte adecuados delante del cuerpo, en el lateral de la cadera o en la espalda, de modo que no siempre es posible vigilar los valores medidos de todos modos. Si se supera el umbral de alarma establecido en el detector de gases debido a una posible fuga de gas, también aparece el mensaje correspondiente en el Toughbook. Junto con la alta sensibilidad del dispositivo de medición, esto garantiza que no se pase por alto ninguna fuga.
Además de Esders Pi NOTE, existen en el mercado otras soluciones de software SIG que utilizan los detectores de gas. Si se utiliza una de estas soluciones de software junto con un detector de gas Esders, los valores medidos del detector de gas también se pueden reflejar en el Toughbook. Para ello se requiere la opción «Control remoto» en el HUNTER o Laser HUNTER y la aplicación Esders Connect.
Compatibilidad y control remoto con la aplicación Esders Connect

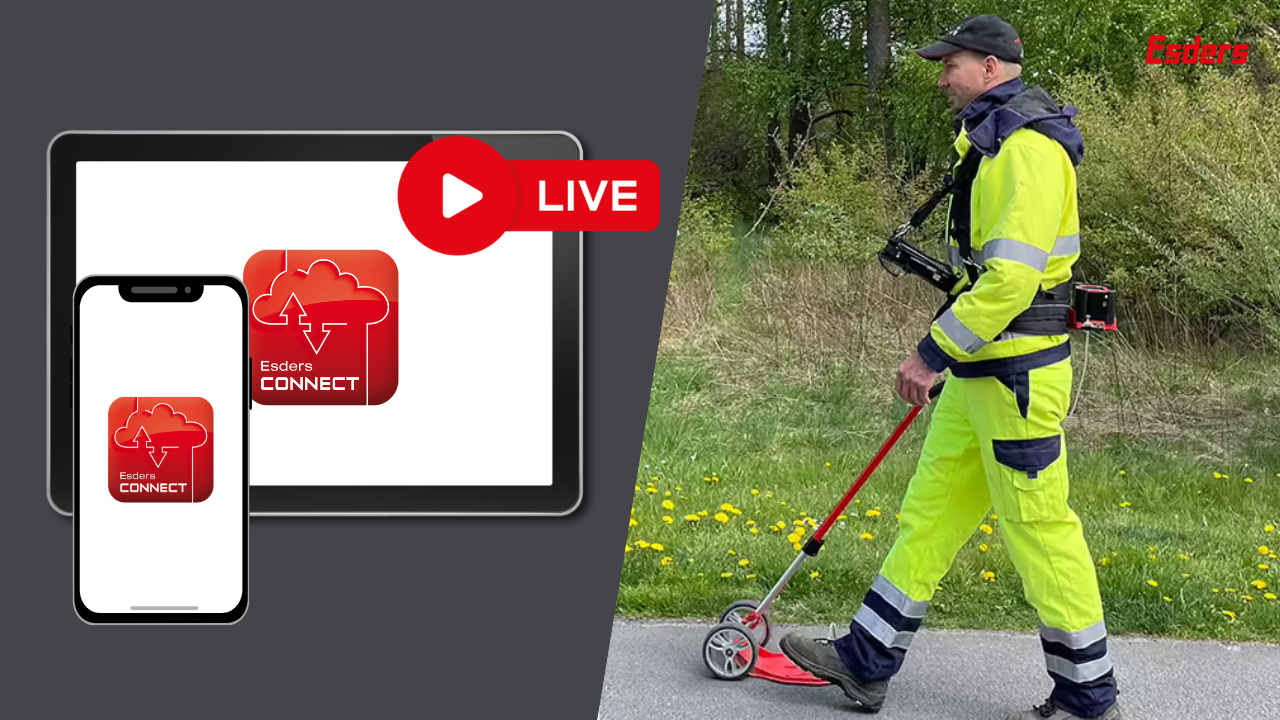

Si el dispositivo está configurado adecuadamente y la conexión está activa, la aplicación permite la visualización en tiempo real de los valores medidos por el detector de gas. Estos valores pueden visualizarse en paralelo con el software GIS de forma sencilla en una pequeña ventana de la pantalla del Toughbook. También en este caso, las alarmas del dispositivo de medición se transmiten al Toughbook para que no se pase por alto ninguna fuga. El detector de gas puede incluso controlarse a distancia a través de la aplicación, por ejemplo para desactivar alarmas. Esto es difícil en el dispositivo de medición si el detector de gas se lleva en la espalda.
¿Cómo se utiliza la opción de control remoto?
Independientemente del software SIG utilizado, ofrecemos una solución para transferir los valores medidos desde el detector de gas al dispositivo móvil, contribuyendo así a la digitalización y al aumento de la eficiencia de las inspecciones de tuberías de gas. El software es compatible con todos los sistemas operativos habituales (Windows, Android, iOS). ¡Póngase en contacto con nosotros para obtener todos los detalles!
