El Sistema Modular de Esders

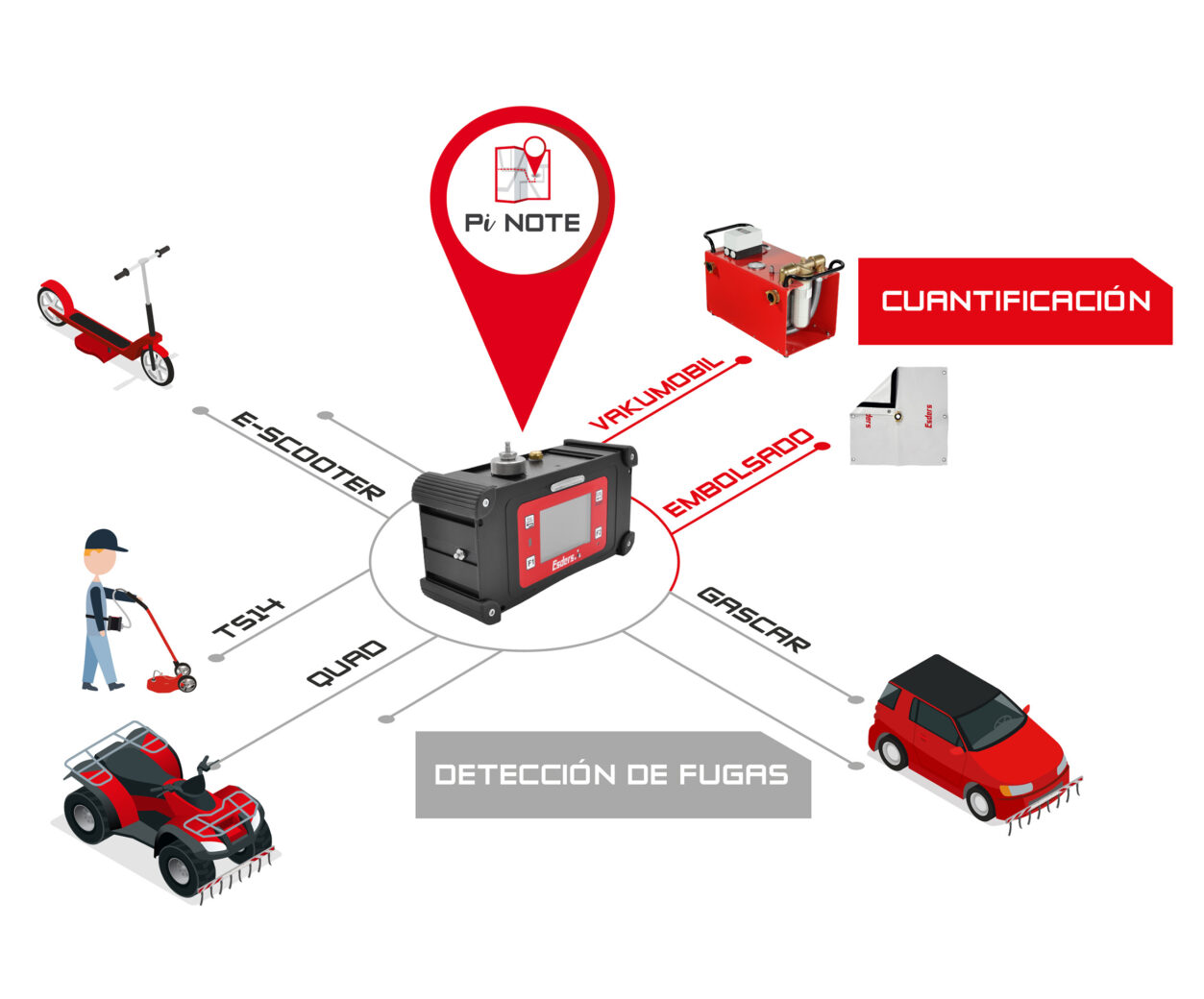

Nuestro Sistema Modular
La inspección periódica de los gasoductos subterráneos sirve para garantizar la seguridad de la red de suministro de gas. Para ello, la red se inspecciona en la superficie en intervalos determinados como parte del proceso de prelocalización. Hasta ahora, las inspecciones de las tuberías se realizaban principalmente a pie, utilizando equipos de medición manuales y la correspondiente tecnología de sondas. Debido a la revisión de la normativa DVGW G 465-1 en 2019, ahora también se permiten otros tipos de inspección sobre el terreno. Con nuestro Sistema Modular y el dispositivo de detección y medición de gas altamente sensible y selectivo Laser HUNTER como elemento esencial del sistema, le ofrecemos la posibilidad de realizar la prelocalización de diferentes formas y, por tanto, la máxima flexibilidad. Junto con el software Esders Pi NOTE (solución GIS) dispondrá de los complementos perfectos para una completa documentación y visión general de los datos de la red.

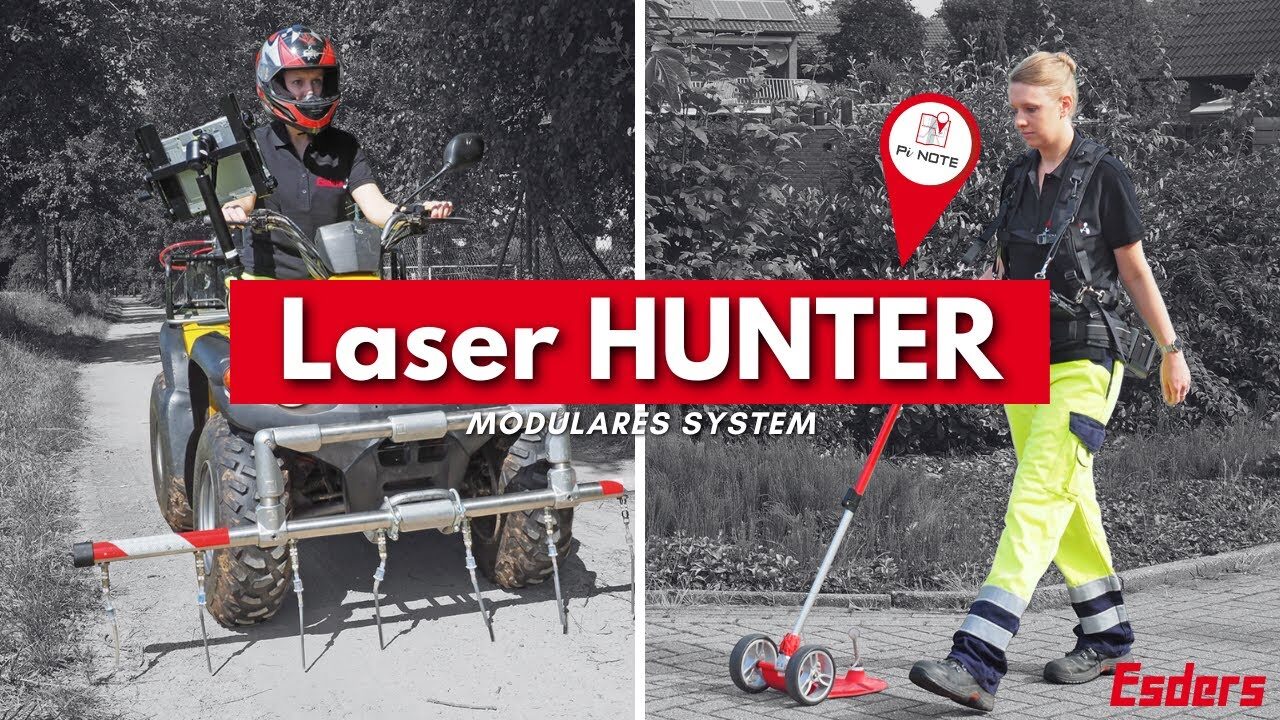

En el ámbito de la prelocalización, el Laser HUNTER puede utilizarse como elemento central de nuestro Sistema Modular.
Se trata de un dispositivo de detección de gas altamente sensible y selectivo para la inspección sistemática de redes de tuberías de gas subterráneas. Si se desea, el dispositivo puede equiparse con tecnología de sensores complementarios para permitir otras aplicaciones en el curso de las inspecciones de redes de tuberías.
.jpg?width=100)
A través de la clásica inspección de redes de tuberías a pie es posible medir concentraciones de gas en casi cualquier lugar con la sonda de alfombra o de campana.
La sonda de alfombra se conecta directamente al Laser HUNTER mediante una manguera y es ideal para su uso en superficies lisas. En superficies rugosas se recomienda el uso de la sonda de campana, ya que de esta forma se reduce considerablemente la succión de aire residual.
.jpg?width=100)
.jpg?width=100)
Con un E-scooter, el Laser HUNTER puede utilizarse a mayor velocidad en calles pequeñas y estrechas, así como en largas distancias (por ejemplo, en caminos rurales).
Para ello se utiliza un E-Scooter adaptado, que dispone de una sonda de alfombra instalada de forma fija en el chasis del scooter. Para lograr la mayor flexibilidad posible, también se puede llevar una sonda de campana para comprobar zonas de difícil acceso o incluso inaccesibles.
.jpg?width=100)

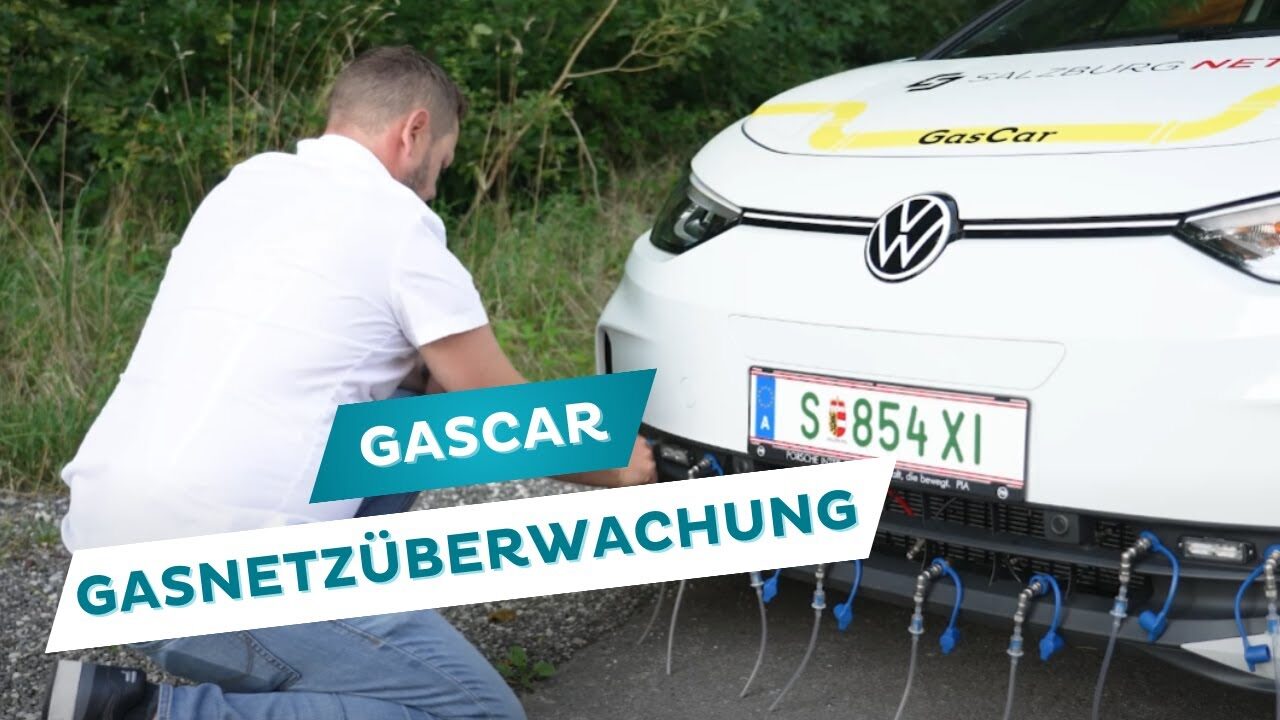

En el caso de las pruebas con un vehículo según la norma DVGW G 465-1, los gasoductos se inspeccionan en carreteras de gran tamaño.
Además del Laser HUNTER, la unidad de bombeo para aspirar el flujo de gas constituye la unidad central del Laser HUNTER de GasCar. El flujo de gas llega al dispositivo de medición a través de sondas montadas en la parte delantera del vehículo, donde se procede a su evaluación y los resultados se transmiten a un ordenador portátil con el software adecuado. Dependiendo del tipo, la entrada de gas y la evaluación pueden realizarse para toda la parte delantera del vehículo o por separado para los lados izquierdo y derecho del vehículo.
.jpg?width=100)
Quad
El quad se utiliza con el Laser HUNTER en terrenos escabrosos y extensos.
De forma similar al GasCar, el flujo de gas se aspira a través de la unidad de bombeo independiente en combinación con una barra de succión montada en la parte delantera del quad. Todos los componentes necesarios están firmemente sujetos al quad para que nada se tambalee durante el recorrido lleno de baches.
Esders Pi NOTE
El software SIG para documentación ofrece una forma práctica y sencilla de recopilar, documentar y analizar los datos generados en el transcurso de la inspección de tuberías de gas subterráneas según la norma alemana DVGW G 465. El cliente móvil es la aplicación Esders Pi NOTE instalada en una tablet o portátil utilizado para la inspección de la red de tuberías. Dependiendo de la variante del sistema modular, la conexión con el dispositivo de medición se realiza a través de USB o Bluetooth, lo que permite el registro continuo de las concentraciones de gas.
Puedes encontrar más información aquí
